FS1406-0600-AS μPOL DC-DC電源模塊TDK

發布時間：2024-07-09 09:05:01     瀏覽：618

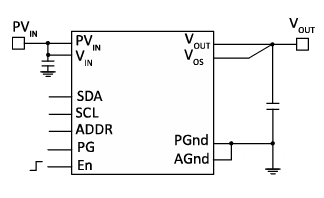

　　FS1406是一個由TDK公司生產的完全集成的微型負載點(μPOL?)電壓穩壓器，集成了脈寬調制(PWM)控制器、MOSFET、電感器和電容器，形成了一個非常緊湊且準確的穩壓器。其低剖面封裝適用于自動化裝配，使用標準表面貼裝設備。該模塊由跨功能工程團隊開發，體現了最佳實踐和領先技術，特別是在使用I2C總線進行編程操作方面，這是同類產品中的創新特點。

FS1406-0600-AS μPOL DC-DC電源模塊TDK

　　FS1406-0600-AS μPOL DC-DC電源模塊是由TDK公司生產的一款高度集成的降壓穩壓器，專為需要緊湊、高效且功能豐富的電源管理解決方案的應用而設計。以下是該模塊的主要特性和應用介紹：

　　特性

　　μPOL?封裝：模塊內部集成了輸出電感器，實現了高度集成化。

　　體積小：尺寸僅為3.3mm x 3.3mm x 1.5mm，非常適合空間受限的應用。

　　高負載能力：能夠連續提供6A的負載電流。

　　即插即用：無需外部補償，簡化了設計和部署過程。

　　I2C串行總線：支持可編程操作，提供了靈活的控制選項。

　　寬輸入電壓范圍：支持4.5至16V的輸入電壓。

　　可調節輸出電壓：輸出電壓范圍為0.6至2.64V，初始精度達到±0.5%。

　　保護功能：包括預偏置啟動保護、軟啟動保護、過電壓保護、熱補償過電流保護、熱關斷和自恢復功能等。

　　工作溫度范圍：從-40°C至+125°C，適應各種環境條件。

　　環保：無鉛無鹵素，符合EU指令REACH和RoHS 6。

　　應用

　　FS1406-0600-AS模塊非常適合以下應用：

　　- 存儲應用

　　- 電信和網絡應用

　　- 工業應用

　　- 服務器應用

　　- 分布式負載架構

　　- 外圍電壓調節

　　- 一般DC-DC轉換應用

型號：


Part numbers
Vour250 devices on a ree4000 devices ona reel
0.60FS1406-0600-ASFS1406-0600-AL
0.70FS1406-0700-ASFS1406-0700-AL
0.75FS1406-0750-ASFS1406-0750-AL
0.80FS1406-0800-ASFS1406-0800-AL
0.90FS1406-0900-ASFS1406-0900-AL
1.00FS1406-1000-ASFS1406-1000-AL
1.05FS1406-1050-ASES1406-1050-A
1.10FS1406-1100-ASFS1406-1100-AL
1.20FS1406-1200-ASFS1406-1200-AL
1.80FS1406-1800-ASFS1406-1800-AL
2.50FS1406-2500-ASFS1406-2500-AL
2.64FS1406-2640-ASFS1406-2640-AL

相關推薦：

TDK μPOL電源模塊替代方案

TDK超小型負載點μPOL DC-DC轉換器

注：TDK μPOL?嵌入式DC-DC電源模塊型號產品可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。

推薦資訊

  • Murata村田MYSGM5R020ELE8RA替代
    Murata村田MYSGM5R020ELE8RA替代 2024-11-29 09:05:41

    Murata村田的MYSGM5R020ELE8RA是一款高性能、小型化的單塊型非隔離式點負載DC-DC降壓轉換器，專為嵌入式應用設計，具有4.5至15Vdc的輸入電壓、1.5至5.0Vdc的輸出電壓和20A的高電流輸出，尺寸緊湊（14.0 x 11.0 x 8.3mm），效率高達95.6%，并提供全面的保護功能和PMBus?接口。適用于FPGA、CPU供電、數據通信和電信系統等高性能電源需求場景。由于MYSGM5R020ELE8RA已停產，推薦使用cyntec的MSN12AD20-MQ作為替代方案。

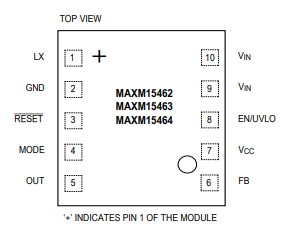

  • MAXM15462降壓型DC-DC電源模塊Maxim美信
