SD5400/SD5000系列高速橫向DMOS開關Linear Systems

發布時間：2024-01-10 09:01:40     瀏覽：846

SD5400/SD5000系列是Linear Systems專為高速開關應用設計的四通道N通道增強型橫向DMOS模擬開關。這些開關具有更高的精度、速度和吞吐量，相比于JFET或多路復用器，它們的毛刺和失真較少。它們適用于高頻射頻操作，具有1ns的開關速度，并且具有70歐姆的“ON”電阻和0.5pf的反向傳輸電容的獨特組合。最大閾值為1.5V，可以簡單地通過TTL和CMOS驅動來滿足小信號應用的需求。

SD5400/SD5000可以切換模擬信號，其范圍可高達+/-10伏。而SD5401/SD5001則可以切換更小范圍的信號，最高為+/-5伏。所有版本都具備柵極ESD保護齊納二極管。

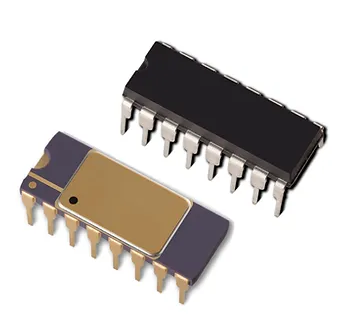

SD5400/SD5401的表面貼裝版本采用14引腳和16引腳的窄體SOIC封裝。而SD5000N/SD5001N的通孔版本則采用16引腳的DIP封裝。所有的封裝類型都可提供特定的電氣選項，包括裸片形式。

SD5400/SD5000系列高速橫向DMOS開關Linear Systems

特征描述：

· 高速開關的開關時間為1ns以內。

· 最大反向電容為0.5pF的超低反向電容。

· 閾值電壓低至導通電壓的1.5倍(Vgs(th)=1.5Vmax)。

· 改變模擬信號的電壓范圍為正負10伏。

· CMOS和TTL是兼容的。

· Calogic和SiliconixSD5400/SD5000系列的第二源替代品

· 使用了表面貼裝(SOIC-14.16)、插裝型PDIP-16封裝以及裸片技術

應用領域包括:自動測試設備（ATE）、模擬開關、模數轉換器、數模轉換器、激光驅動器、醫療成像、多路復用器、采樣保持器、開關驅動器和視覺系統。

     更多Linear Systems 相關產品信息可咨詢立維創展。

推薦資訊

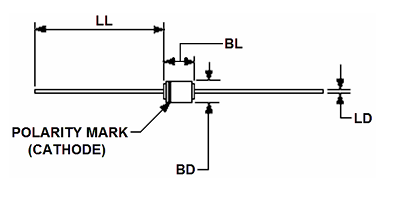

  • JANTX1N5552軍級標準恢復整流二極管Microsemi 現貨供應
    JANTX1N5552軍級標準恢復整流二極管Microsemi 現貨供應 2025-01-13 08:58:58

    Microsemi公司生產的軍用級別標準恢復整流二極管JANTX1N5552，屬JEDEC注冊的1N5550至1N5554系列，適用于高可靠性應用場合。其性能參數涵蓋結點和存儲溫度、熱阻等多項指標。主要特點有密封玻璃封裝、四層鈍化技術、內部冶金鍵合，符合軍用標準且有RoHS合規商業級版本，是標準恢復5A整流器，具備高前向浪涌電流能力等多種優勢。應用領域廣泛，包括軍事、航空等需要高可靠性整流方案及一般整流器應用場景。封裝類型有通孔封裝和表面貼裝封裝 。

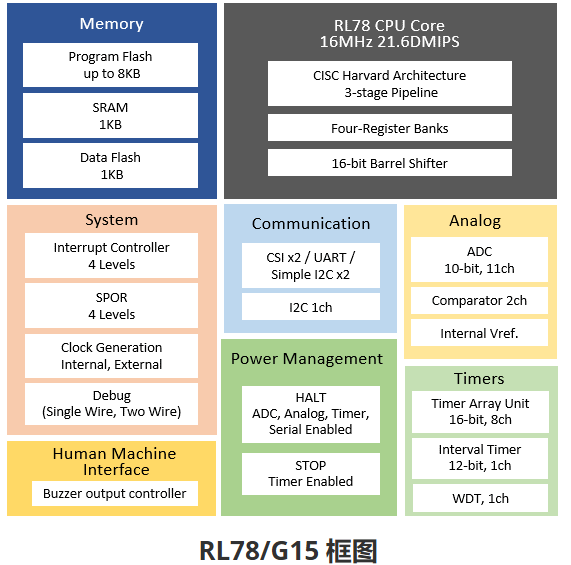

  • R5F12068MSP#30通用MCU微控制器Renesas
